技術領域

本發明涉及科里奧利質量流量計,特別是涉及一種帶壓力補償的科里奧利質量流量計裝置。

背景技術

在科式質量流量計用于測量的時候,現場壓力的不同會對其計量的精度造成一定的影響,尤其是測量氣體的時候,壓力變化帶來的影響更大。

發明內容

為了克服上述現有技術的不足,本發明提供了一種帶壓力補償的科里奧利質量流量計裝置,可以實時地對質量流量計進行壓力補償,補償壓力變化帶來的精度損失。本發明所采用的技術方案是:一種帶壓力補償的科里奧利質量流量計裝置,其特征在于,在科里奧利質量流量計的左、右兩端口,各連通一段管道,在所述一端管道的端部連通一臺壓力變送器通過兩支柱支撐固定所述的左、右兩管道。

本發明由于采取以上技術方案,其具有以下技術優點:1.可以為質量流量計引入壓力信號,對其進行補償。2.給整個裝置加了兩個固定支柱,避免了固定不好對質量流量計帶來的影響。本發明結構簡單,拆裝方便,可以在科里奧利質量流量計進行測量時對其進行壓力補償。

附圖說明

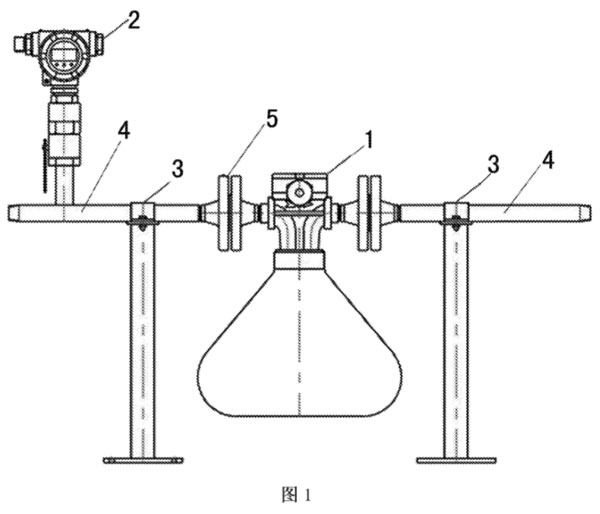

附圖1是本發明的結構示意圖;:

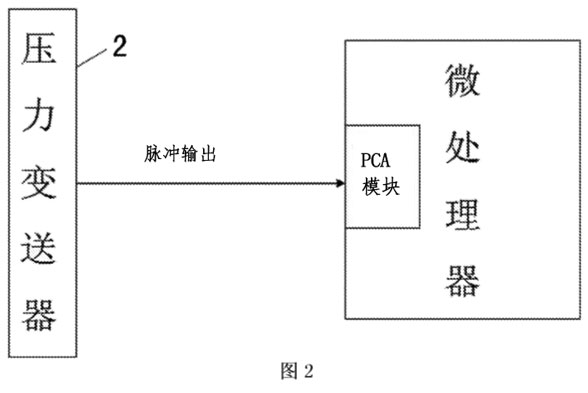

附圖2是本發明質量流量計變送器部分的處理電路示意圖。

1科里奧利質量流量計、2壓力變送器、3支柱、4管道、5法蘭。

具體實施方式

下面結合附圖對本發明進一步說明。

如圖1所示,一種帶壓力補償的科里奧利質量流量計裝置,在科里奧利質量流量計1的左、右兩端口,通過法蘭5各連通一段管道4,在所述一端管道的端部連通一臺壓力變送器2。通過兩支柱3支撐固定所述的左、右兩管道。

本發明裝置的工作原理為:當流體流過本發明裝置的時候,質量流量計1對其進行測量,壓力變送器2對管線壓力進行測量,并將測得的結果通過脈沖輸出傳輸給質量流量計,兩個支柱34用來對整套裝置進行固定,避免裝置固定不好對質量流量計的測量產生影響。

如圖2所示,壓力變送器2通過脈沖輸出將壓力信號轉化成脈沖信號傳輸給質量流量計變送器的微處理器,微處理器中將PCA塊設置成邊沿捕捉形式,就可以用PCA 塊接收壓力變送器傳輸過來的脈沖信號,這樣微處理器就得到了壓力變送器傳輸過來的壓力信號,再通過一定的算法對質量流量計進行壓力補償,就能進一步提高質量流量計計量的準確度。
