壓縮空氣是工業工程領域使用的***常見的一種能源氣體,雖然價格低廉,但是用量大、用途廣。在節能減排的當今時代,如何節省成本,增加效益,必須事無巨細。隨著壓縮空氣的空氣壓縮機的設計制造水平的提高,壓縮空氣的質量也提高了,換言之就是壓縮空氣的制造成本提高了。如何保證對壓縮空氣計量的準確可靠是節能減排的個重要點

溫度變化對壓縮空氣流量計計量的影響分析

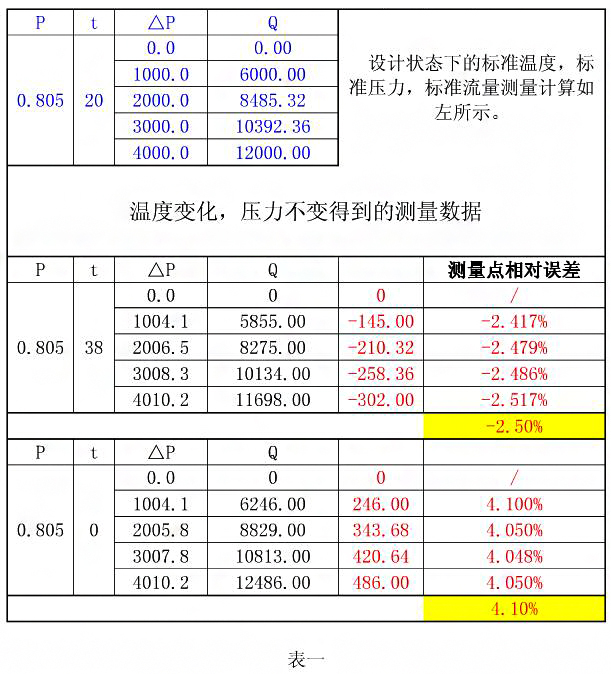

經過測量觀測,在壓力不變的情況下,溫度變化,采集測量數據如下

表一分析

(1)溫度為38度時,ZUI小相對誤差為-2.417%,***相對誤差為217%,平均相對誤差-2.50%;

(2)溫度為0度時,ZUI小相對誤差為4048%,***相對誤差為4.1 0 0%,平均相對誤差4.062%

(3)結論

當壓力不變時,溫度偏離設計溫度20度為正偏差時,計量結果偏小;當壓力不變時,當溫度偏離設計溫度20度為負偏差時,計量結果偏大;正偏差時的相對誤差計量結果與負偏差的計量結果相比較,差別較小。

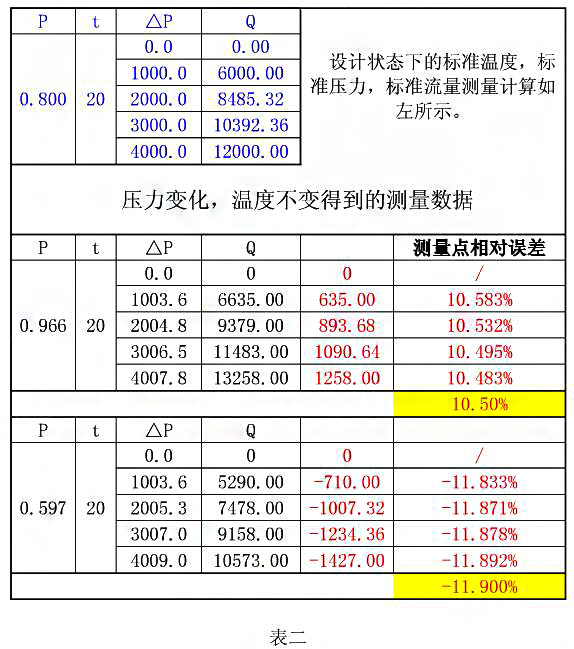

壓力變化對壓縮空氣的影響分析，經過測量觀測,在溫度不變的情況下,壓力變化,采集測量數據如下

表二分析

(4)溫度為0.966MPa時,ZUI小相對誤差為10.483%,ZUI大相對誤差為10.582%,平均相對誤差10.50%;

(5)溫度為0.597MPa時,ZUI小相對誤差為-1.871%,ZUI大相對誤差為-11.892%,平均相對誤差11.8685%;

(6)小結

當溫度不變時,壓力偏離設計壓力0.8MPa為正偏差時,計量結果偏小;當溫度不變時,當壓力偏離設計壓力0.8MPa為負偏差時,計量結果偏大;正偏差時的相對誤差計量結果與負偏差的計量結果相比較,差別非常大。

壓縮空氣中含水對計量的影響

壓縮空氣的含水對于壓縮空氣的計量應非常大,分析如下
1mm水柱產生的壓力約為98Pa,只需要存在10mm水柱的差壓,就會產生約為01KPa的壓力,而這個差壓值在不同的系統中換算成流量值,是不能被忽視的(具體數據不在敘述)。所以解決壓縮空氣中的含水問題至關重要。分析辦法如下

(1)車間可以再壓縮空氣進入車間前,加入壓縮空氣干燥設備,極大的縮小水份的含量,提高計量精度。優缺點:此種方法可行性較高,但是一次投入較大

(2)可以在節流器具的正、負邊取壓管處加冷凝罐,然后再罐中注入水,只要能保證罐內頁面的平衡,就能保證差壓的準確性,完全排除了壓縮空氣中含水的影響。優缺點:安裝成本低,但是由于壓縮空氣測量回路多,工作量大,無法準確的保證罐內液面的平衡和罐內是否一直有水。

結論

經過分析,壓縮空氣流量計計量的影響主要來自差壓值的準確測量,就必須去除其中的含水或者說極大的減少含水量;其次是確保每一個回路必須有壓力補償,因為經過分析,壓力的變化時影響相對誤差很大變化的一個重要因素;后在特殊場合,可以適當的在系統中加入溫度補償信號,更**的確保壓縮空氣計量的準確性。
