LZ系列金屬管浮子[轉子}流量計由二部分組成：

2 傳感器---測量管及浮子；

2 信號變送器----指示器；

傳感器的觸液材質有四種：不銹鋼、哈氏合金、鈦材、不銹鋼襯PTFE；用戶可根據不同的工藝壓力及介質的腐蝕性要求，選擇不同的觸液材質，來滿足工藝的耐壓及介質防腐的需要。根據不同的測量要求，用戶在選型時，可以選擇不同的指示器組合，來實現不同的測量要求。具體指示器形式與其對應功能見指示器型譜表。

 流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。

一. 特點

大屏幕液晶顯示器,可以同時顯示瞬時流量和累計流量

上排顯示瞬時流量,下排顯示累計流量

瞬時流量顯示范圍:0.00-9999.99

累計流量顯示范圍:0.00-999999.90

電流顯示范圍:2.86-21.00mA

指針角度顯示范圍:0.00-90.00°

環境溫度顯示范圍:-50 -- +150℃

累計小信號切除量范圍:0.00-1.00(相當于0-****)

瞬時流量及累計流量單位可任意設置.

2.上排可切換顯示:瞬時流量,環路電流,累計小信號切除量,當前環境溫度,指針轉動角度等信息.此時不影響下排累計量的顯示

3.液晶可顯示第二種工況狀態下的瞬時流量, 訂貨時,累計量可選擇**種工況狀態下的累計量還是第二種工況狀態下的累計量

4.雙排液晶顯示器功耗為微安級,均滿足本安防爆要求.

5.精度:<0.5%,溫飄:<0.2%/10℃

6.完善的掉電保護功能,掉電時,可保存當前累計流量,(累計量采樣周期為0.3S),

7.變送器可輸出:三線制,0-10mA信號,并且與是否帶液晶顯示功能無關, 隔爆型

8.支持電池供電功能,使用指定型號的可充電池,根據環境溫度不同,一次充電可正常工作3-4個月

二. 技術參數

測量范圍    水 (20℃)                  6～150000 l/h

空氣（0.1013MPa 20℃）     0.05～4000 m3/h

量 程 比                       10:1（特殊型20：1）

精度等級                       2.5 1.5 （特殊型1.0）

工作壓力                       DN15～DN50  PN4.0MPa （特殊型25MPa）

DN80～DN100 PN1.6MPa （特殊型16MPa）

夾套壓力等級：1.6MPa

介質溫度                       標準型 -80℃～+220℃

高溫型 300℃

襯PTFE型 ≤85℃

環境溫度                       -40℃～+120℃(電遠傳型≤65℃)

介質粘度                       DN15： ≤5mPa.s

                                      ≤30mPa.s)

                               DN25： ≤250mPa.s

                               DN50～DN150：≤300mPa.s

液晶顯示                       瞬時流量顯示數值范圍:0～9999.99

                               累積流量顯示數值范圍:0～999999.90

輸    出                       標準信號:二線制4～20mA

                               報警信號:集電極開路,MAX100Ma@30VDC內部阻抗100W

供    電                       標準型:24VDC±20%

                               交流型:220VAC(85～265VAC)

                               電池型:3.6@5.2AH鋰電池

連接方式                       標準型：HG20592法蘭

特殊型：用戶提供法蘭標準

螺紋連接型：DIN11851或用戶指定

電氣接口                       M20×1.5、PG11、1/2”NPT

整體高度                       標準型:250mm(其他安裝方式例外)

防護等級                       IP65

防爆標志                       本安型：ExiaIICT3～6

                               隔爆型：ExdIIBT4

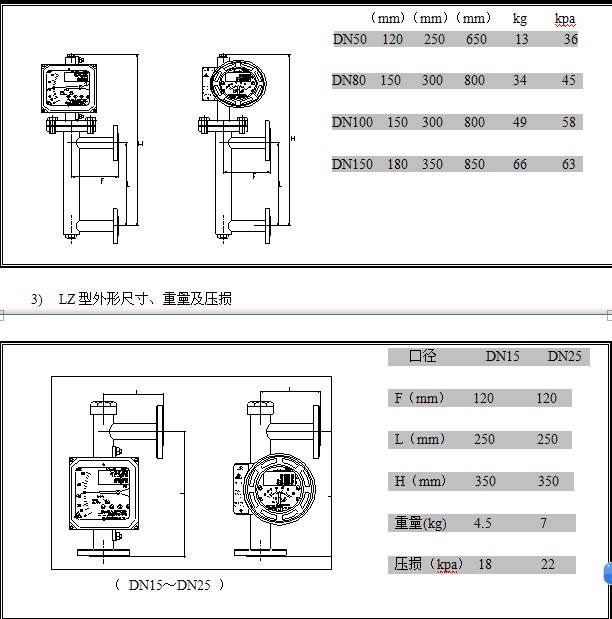

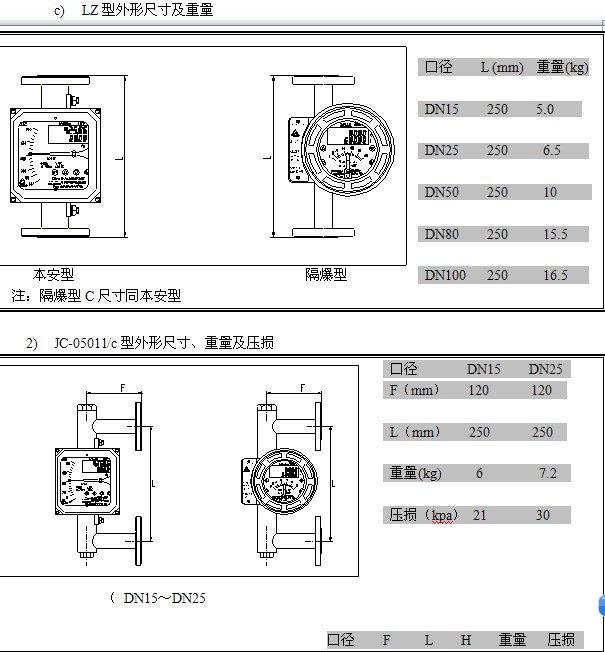

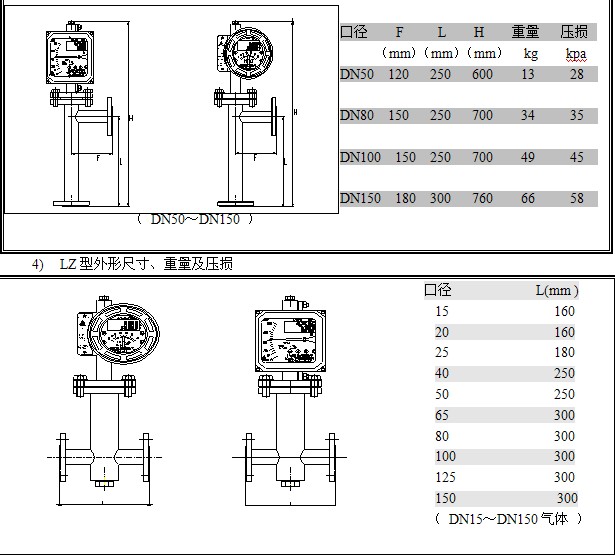

四、 外形尺寸及重量

1) LZ-型

a) LZ-標準型外形尺寸及重量
