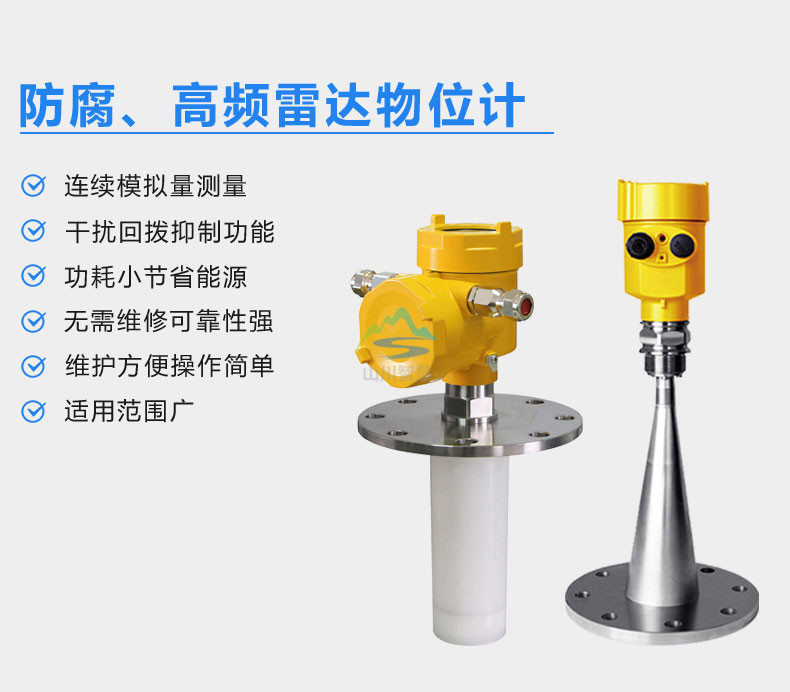

雷達物位計采用了高達26GHz的發射頻率，因而具有:

-波束角小（*小5度）,能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性；

-天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置；

-測量盲區更小，對于小罐測量也會取得良好的效果；

-波長更短,對小顆粒物質的料位測量更適合。

采用了**的微處理器和獨特的EchoDiscovery回波處理技術，雷達物位計

可以應用于各種復雜工況。

采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器

內，對人體及環境均無傷害。

數據：

過程溫度：　(1)(-40～200)°C

(2)(-40～200)°C

(3)(-40～100)°C

(4)(-40～200)°C

過程壓力：　(1)(-0.1～4)MPa

(2)(-0.1～0.3)MPa

(3)(-0.1～0.3)MPa

(4)(-0.1～4)MPa

頻率范圍：　26GHz

信號輸出：　(4～20)mA/HART

電　源：　兩線制/四線制

詳細介紹：

GDRD58

許可證

P 標準型（非防爆）

I 本安型（Exia IIC T6）

C 本安型+船用許可證（準備中）

G 本安型+隔爆型（Exd [ia]ia IIC T6）

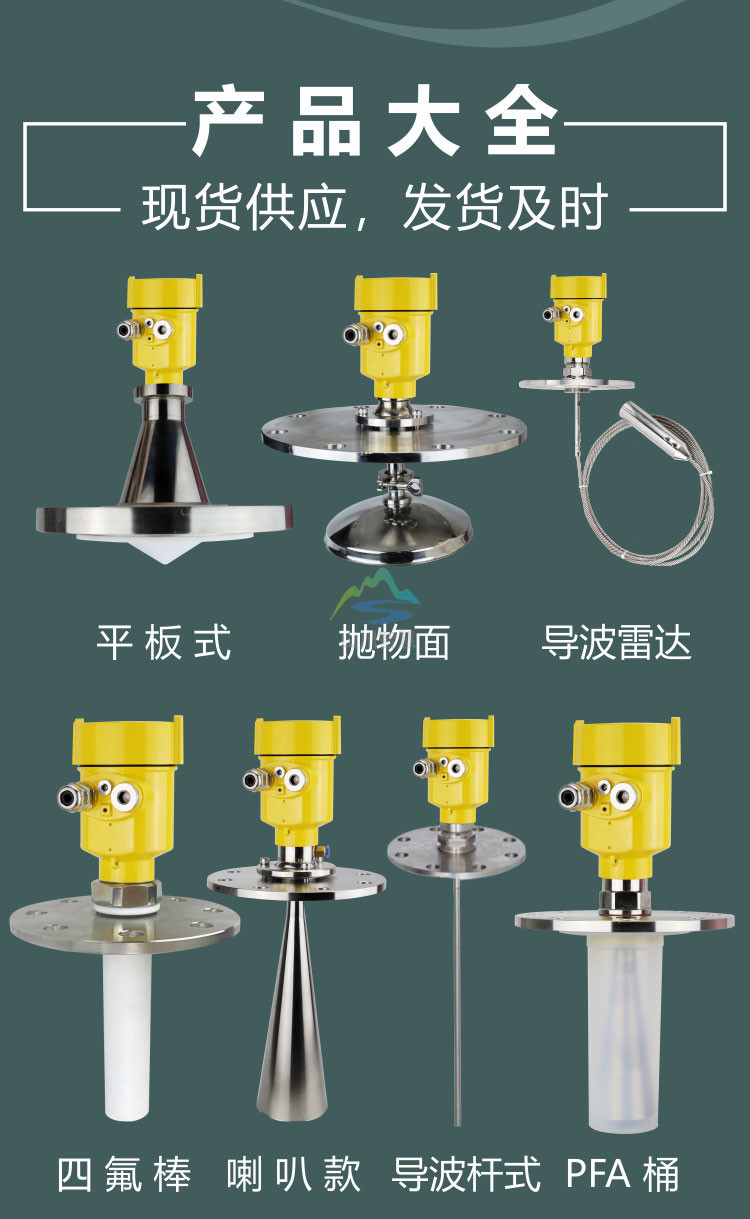

天線型式/材料

B (T型)喇叭天線Φ48mm/不銹鋼316L

C (T型)喇叭天線Φ78mm/不銹鋼316L

H (T型)喇叭天線Φ98mm/不銹鋼316L

I (T型)喇叭天線Φ98mm(加長）/不銹鋼316L

J (T型)喇叭天線Φ123mm/不銹鋼316L

K (S型)喇叭天線Φ98mm/PP/帶PTFE罩

L (S型)喇叭天線Φ98mm(加長）/PP/PTFE罩

M (V型)喇叭天線Φ98mm/不銹鋼316L/PTFE罩

N (V型)喇叭天線Φ98mm(加長）/不銹鋼316L/PTFE罩

P (V型)喇叭天線Φ123mm/不銹鋼316L/PTFE罩

Q (W型)拋物面天線Φ195mm/不銹鋼316L

R (W型)拋物面天線Φ246mm/不銹鋼316L

X 特殊定制

過程連接/材料

GP (H)螺紋 G1½A/不銹鋼316L

GA (H)螺紋 1½NPT/不銹鋼316L

GB (G)螺紋 G1½A/PP

GC (J)螺紋 G1½A/不銹鋼316L/溫度(-60～250)℃

GD (K)螺紋 G1½A/不銹鋼316L/溫度(-60～400)℃、壓強40MPa

GE (I)螺紋 G1½A/不銹鋼316L(帶吹掃）

GX 特殊定制

密封/過程溫度

2 Viton(-60～150)℃

3 Kalrez(-60～250)℃

4 石墨(-60～400)℃

電子組件

B (4～20)mA/HART兩線制

C (4～20)mA/(22.8～26.4)V DC /HART兩線/四線制

D (198～242)V AC/HART四線制

外殼/防護等級

A 鋁/IP67

B 塑料/IP66

D 鋁兩腔/IP67

G 不銹鋼316L/IP67

電纜進線

M M20x1.5

N ½NPT

現場顯示/編程

A 帶

X 不帶

注: 本安型（Exia IIC T6）只限用“B”電子組件及“A”型外殼；本安+船用許可證（Exia IIC T6）

只限用“B”電子組件及“G”型外殼；本安+隔爆型（Exd [ia]ia IIC T6）只限用“C”“D”

電子組件及“D”型外殼; 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.
