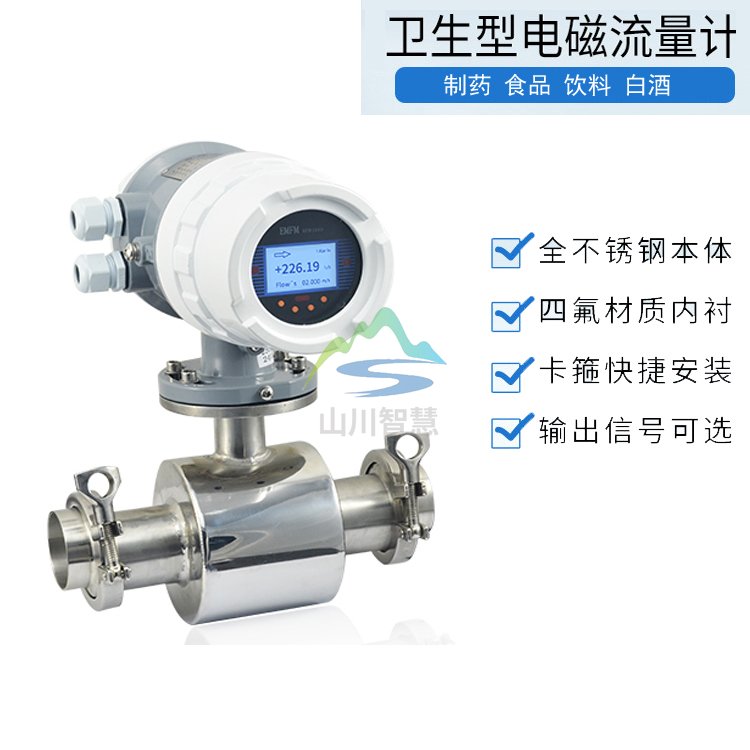

衛生型電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。**地應用于化工、環保、冶金、醫藥、造紙、給排水等行業。





產品特點：

管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

在現場可根據用戶實際需要在線修改量程。

高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

采用SMD器件和表面貼裝(SMT)技術，電路可靠性高。

采用16位嵌入式微處理器，運算速度快精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性。

全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150：1

超低EM1開關電源，適用電源電壓變化范圍大，抗EMC性能好。

具有RS485 、RS232 、Hart和Modbus等數字通訊信號輸出。

具有自檢與自論斷功能，提供傳感器無端非線性修正功能。

斷電保護，流量計的運算結果和用戶設定的參數在斷電后不會消失，EEPROM可保護設定參數和累積值

轉換器和傳感器具有多種防護登記及安裝方式，有適用于潛水安裝的IP68等級。

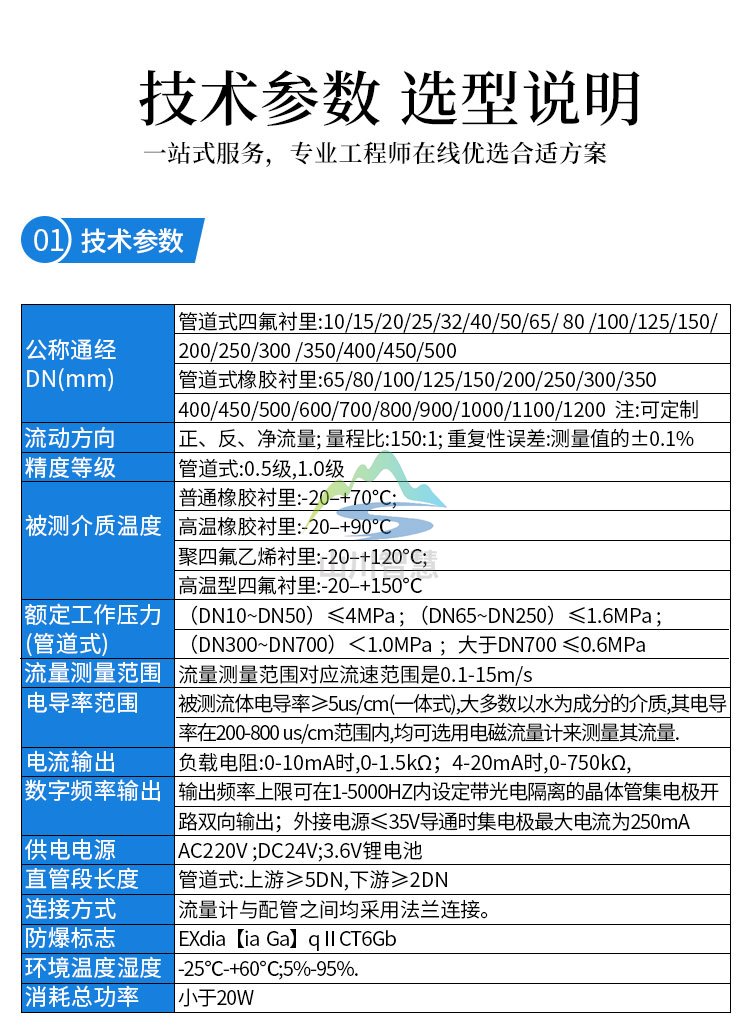

技術參數：

◆公稱通徑：DN6-DN2200

◆測量介質：各種液體和液固兩相流體。

◆流速范圍：0.2～8m/s

◆工作壓力：1.6-4.0MPa

◆環境溫度：-40℃～+50℃

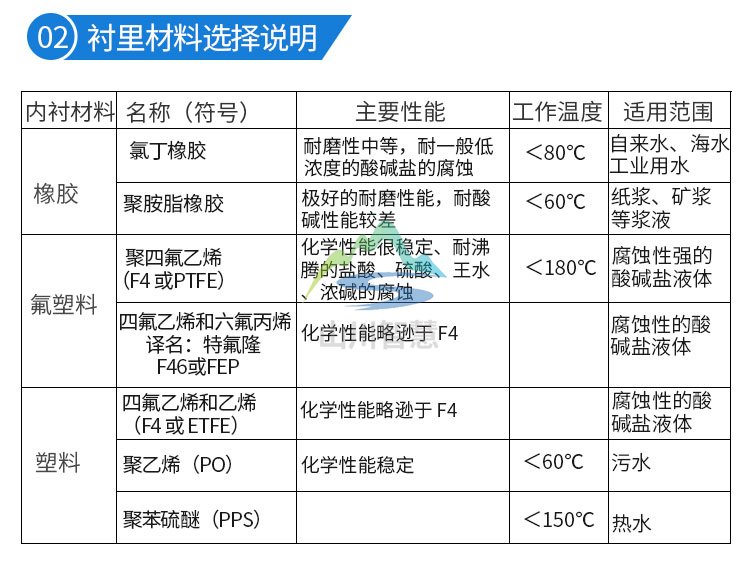

◆介質溫度：聚四氟乙烯襯里≤180℃

◆橡膠材質襯里≤65℃

◆儀表精度：管道式0.5級、1.0級；

◆防爆標志：ExmibdⅡBT4

◆防爆證號：GYB01349

◆外磁干擾：≤400A/m

◆外殼防護：一體化型： IP65；

◆分 離 型：  傳感器IP68(水下5米，僅限于橡膠襯里)

◆轉換器IP65

◆輸出信號：4～20mA.DC，負載電阻0～750Ω

◆通訊輸出：RS485 、RS232 、Hart和Modbus等數字通訊信號輸出

◆電氣連接：M20×1.5內螺紋，φ10電纜孔

◆電源電壓：90～220V.AC、24±10%V.DC

◆***功耗：≤10VA

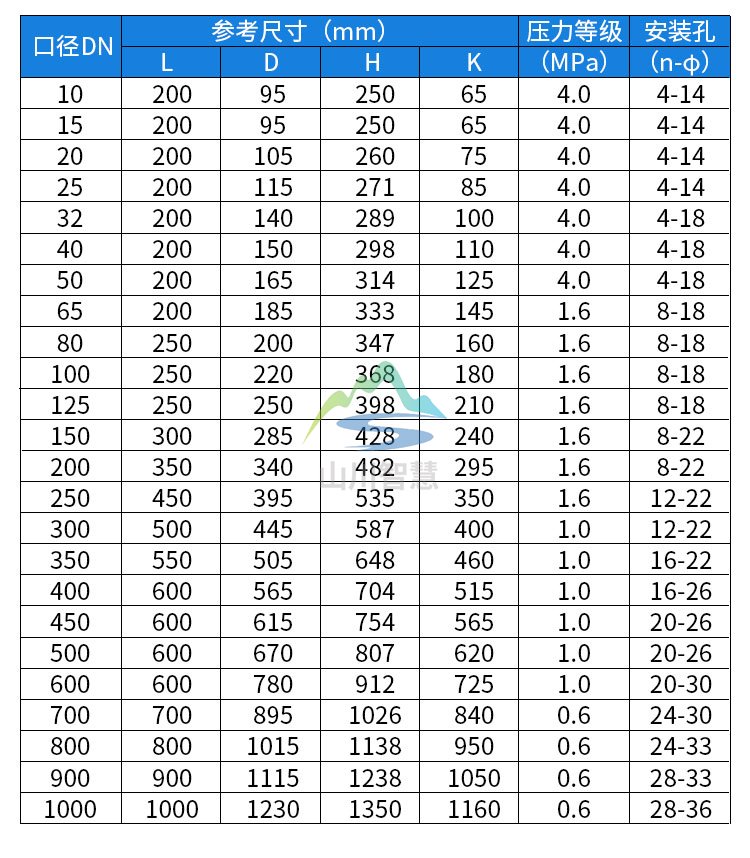

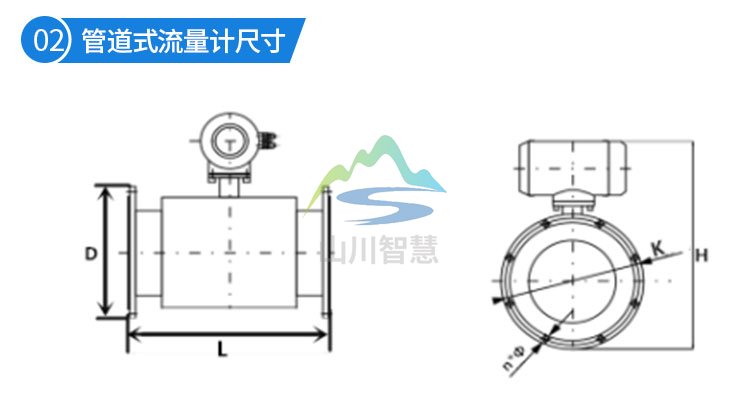

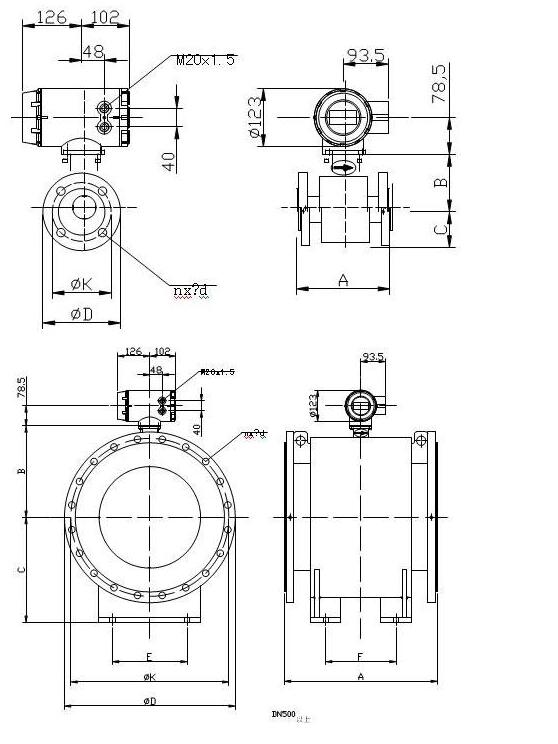

產品外形相關尺寸圖：
