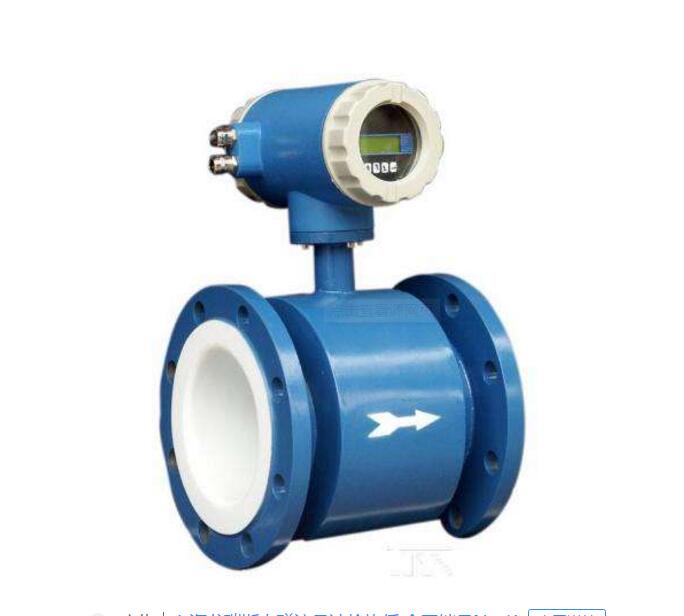

電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品**應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

電磁流量計產品特點：

１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

２、測量管內無阻礙流動部件，無壓損，直管段要求較低；

３、系列公稱通徑DN15~DN3000。傳感器襯里和電極材料有多種選擇；

４、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1；

５、轉換器可與傳感器組成一體型或分離型；

６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；

８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；



電磁流量計注意事項



(1)變送器和轉換器需配套使用而不能互換。

(2)變送器(檢測部分)的安裝位置，要選擇在任何時候檢測導管內都能充滿液體，以防止由于檢側導管內沒有液體而指針不在零點所引起的錯覺。如圖4-45 (a)所示。

電極軸線必須近似水平，以便減小由于液體流過時在電極上出現氣泡造成誤差。

對重污介質的測量，變送器應安裝在旁路管道上.如圖4-45 (b)所示。 決不能在泵抽吸側安裝變送器，必須在變送器的下游安裝控制閥和切斷閥，以防止真空。

(3)電磁流量計的信號比較微弱，在滿量程時只有2.5-8mV，當流量很小時，輸出僅有幾微伏，外界略有干擾就會影響檢測的精度.因此，變送器的外殼、屏蔽線、檢側導管以及變送器兩端的連接管道都要接地，若連接變送器兩端的是非金屬管道或連接管道內涂有絕緣層，則應加裝接地環，如圖 4-46所示。接地電阻<10歐姆，并且要求單獨設置接地點，**不要連接在電機、電器等的公用地線，或上下水道上.轉換部分已通過電纜線接地，切勿再進行接地，以免因地電位的不同而引入干擾。

(4)變送器的安裝地點要遠離一切磁源 不能有振動。

(5)信號電纜和勵磁電纜必須分別單獨穿在鋼管內，以屏蔽外界電磁干擾并保護電纜不受機械損傷。

運行經驗說明，即使變送器接地良好，當變送器附近的電力設備有較強的漏地電流，或在安裝變送器的管道上存在較大雜散電流，或進行電焊時，都將引起干擾電勢增加，進而影響儀表正常工作。

此外，如果變送器使用日久而在導管內壁沉積垢層時，也會影響檢測精度。尤其是垢層電阻過小將導致電極短路，表現為流量信號愈來愈小，甚至驟然下降，檢測線路中電極短路，除上述導管內壁附著垢層造成以外，還可能是導管內絕緣襯里被破壞，或是由于變送器長期在酸、堿、鹽霧較濃的場所工作，使用一段時期后，信號插座被腐蝕，絕緣被破壞而造成的. 所以在使用中必須注意維護。
