1.腰輪流量計產品概述腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成。可現場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。**用于石油機械、化工部門、電力部門···
1.腰輪流量計產品概述
腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成。可現場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。**用于石油機械、化工部門、電力部門、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的精確測量。
2.工作原理
當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。 在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。
3.主要零件材料組合
| 材料 零件 | ZSLL-AL | ZSLL-EL | ZSLL | |||||||
| 鑄鐵 | 鑄鋁 | 不銹鋼 | 鑄鋼 | 鑄鋁 | 不銹鋼 | 鑄鐵 | 鑄鐵 | 鑄鋁 | 不銹鋼 | |
| 殼體 | ☆ | ☆ | ☆ | |||||||
| 轉子 | ☆ | ☆ | ☆ | |||||||
| 蓋板 | ☆ | ☆ | ☆ | |||||||
| 轉子軸 | ☆ | ☆ | ☆ | |||||||
| 軸承 | ☆ | ☆ | ☆ | |||||||
4.性能和壓力損失曲線

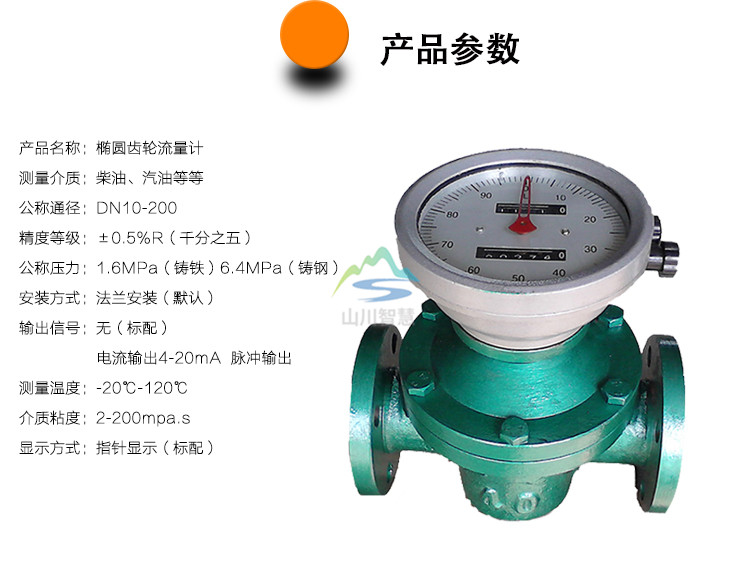

5.腰輪流量計技術參數

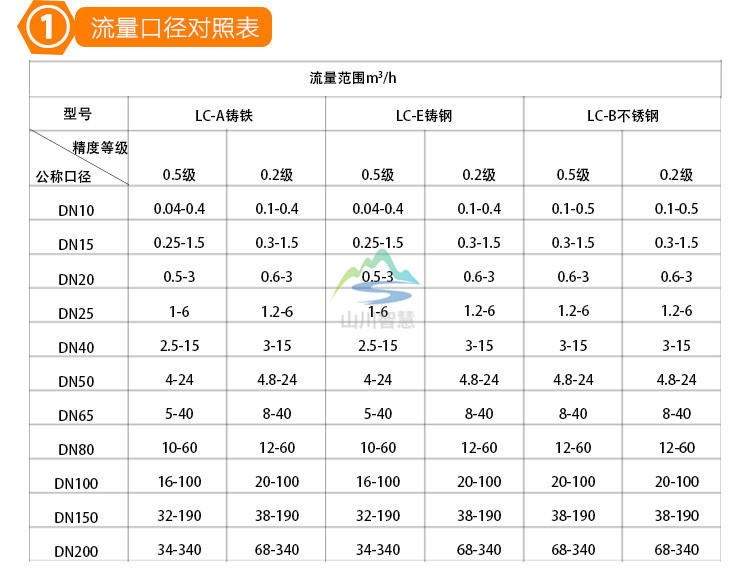

① 公稱壓力（MPa）:0.6、1.0、1.6、2.5、4.0 ② 工作溫度：（℃）：-10~60 ③ 精度等級：0.5、0.2 ④ 流量范圍：（m3/h）
| 公稱通徑 DN | 液體粘度3.0~150mpa.s | 液體粘度3.0~150mpa.s | 液體粘度3.0~150mpa.s | 液體粘度3.0~150mpa.s |
| 15 | 0.25~2.5 | 0.5~2.5 | 0.5~2.5 | 0.83~2.5 |
| 20 | 0.25~2.5 | ~2.5 | 0.5~2.5 | 0.83~2.5 |
| 25 | 0.6~6 | 1.2~6 | 1.2~6 | 2~6 |
| 40 | 1.6~16 | 3.2~16 | 3.2~16 | 5.3~16 |
| 50 | 2.5~25 | 5~25 | 5~25 | 8.3~25 |
| 80 | 6~60 | 12~60 | 12~60 | 20~60 |
| 80Ⅱ | 12~100 | 22~100 | 20~100 | 33.3~100 |
| 100 | 10~100 | 20~100 | 20~100 | 33.3~100 |
| 150 | 40~200 | 40~200 | 100~200 | 66.7~200 |
| 精度等級 | 0.5 | 0.2 | ||

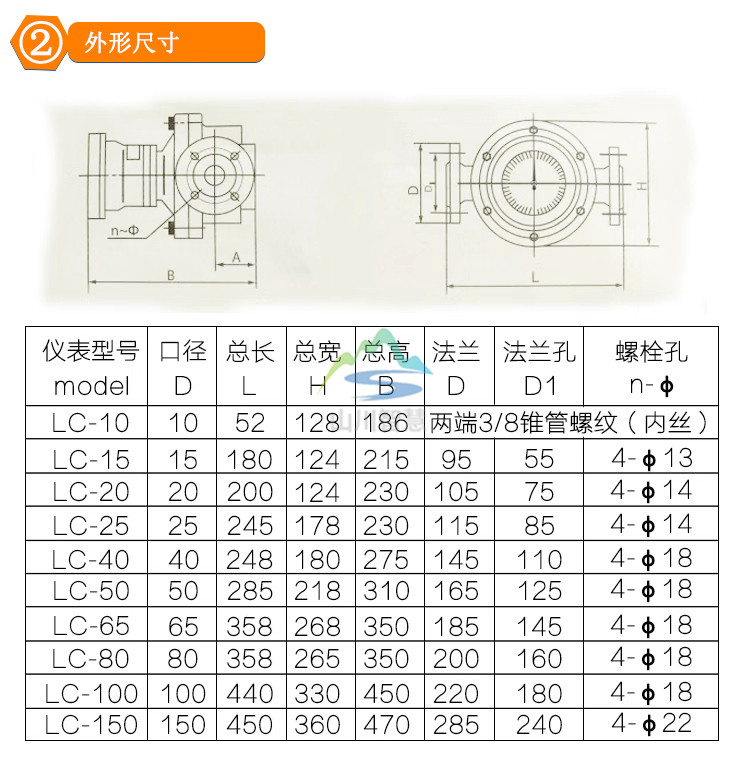

6. 外形及安裝尺寸
