本公司生產的電伴熱磁翻板液位計,防霜型磁翻板,夾套型液位計，適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。 特點：以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。 配上下限開關輸出，可實現遠距報警，限位控制。 配變送器可實現液位遠距指示，檢測與控制。 主要技術指標：安裝形式內容 側裝式 頂裝式 安裝間距(測量范圍) 不銹鋼 500~5000(mm) 500~2500(mm) ABS、PP-R 500~4000(mm) 工作壓力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa 介質密度 >0.6g/cm3 >0.76g/cm3 主體材料 1Cr18Ni9Ti、ABS、PP-R(工作壓力0.6MPa) 介質溫度 -40~100℃(ABS、PP-R：-40~80℃) 環境溫度 -40~+70℃ 示值誤差 ±10mm 介質粘側裝式夾套型磁翻板液位計為伴熱系統，適用于防凍、保溫及加熱場合液位的測量，夾套型式有蒸汽夾套、水循環夾套、真空夾套、電夾套等等。可根據現場要求實現防爆型電伴熱系統。

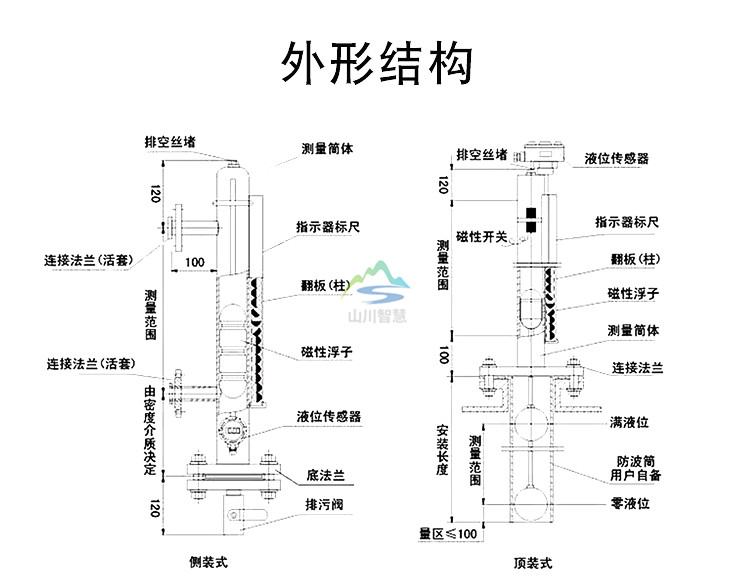

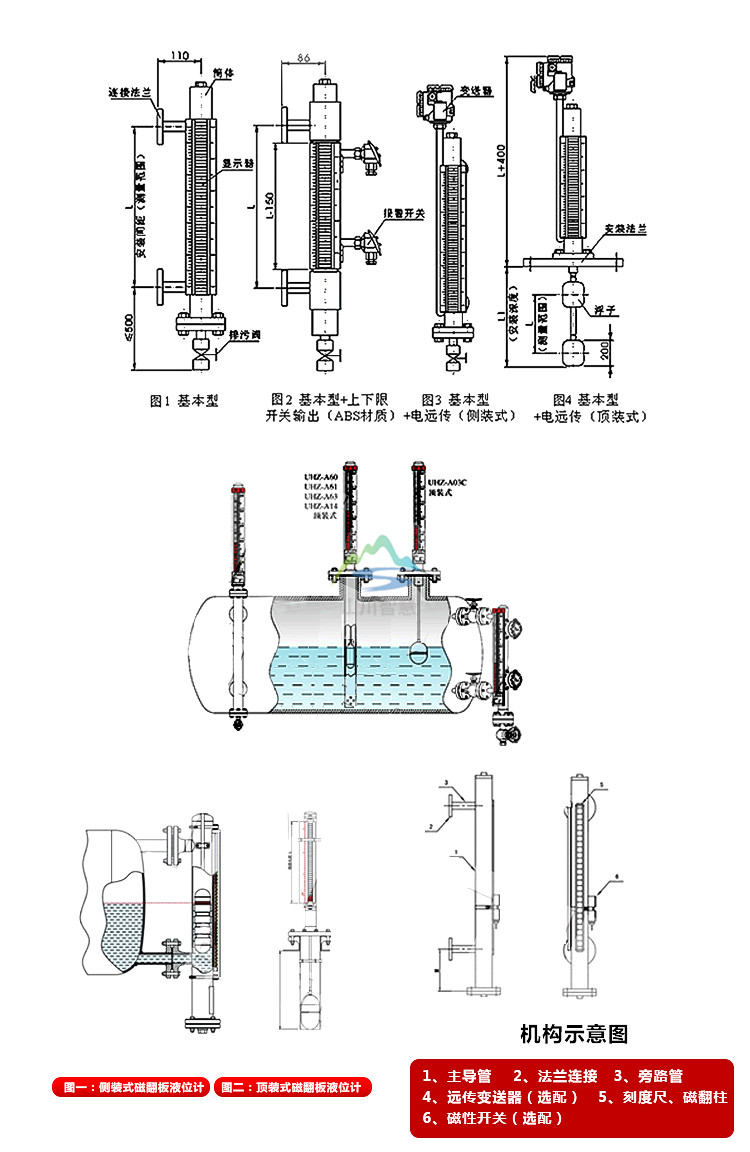

磁翻板液位計結構圖

類型選擇：

蒸汽夾套和水循環夾套：是在液位計主體管外增加一層筒體，供蒸汽、循環水或?qū)嵊土魍ǎ?/p>

真空夾套：是在液位計主體管外增加一層真空筒體，以使被測量介質與外界隔熱；

電夾套：是在液位計主體管外纏繞電伴熱線圈，通電給介質加熱；

用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。

適用于各類液體容器的液位、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐完全隔離,使用安全、設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低、便于安裝維護等優點。

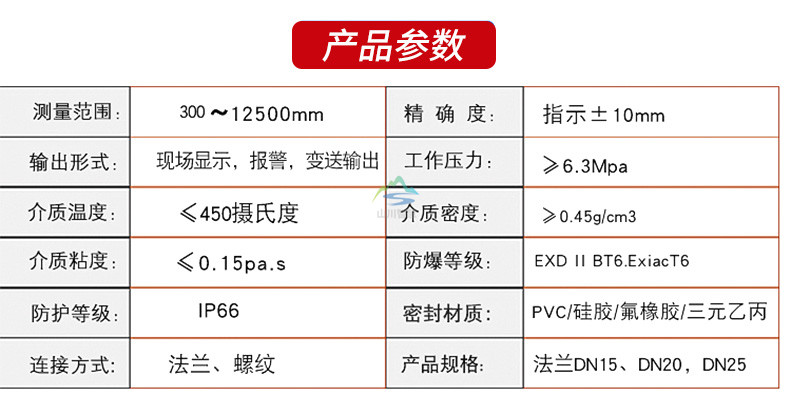

技術參數：

測量范圍：150～8000mm，對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。

工作壓力：2.5MPa

工作溫度: UHZ-517C15:-20～100℃

UHZ-517C15A:-30～100℃

精確度:±10mm

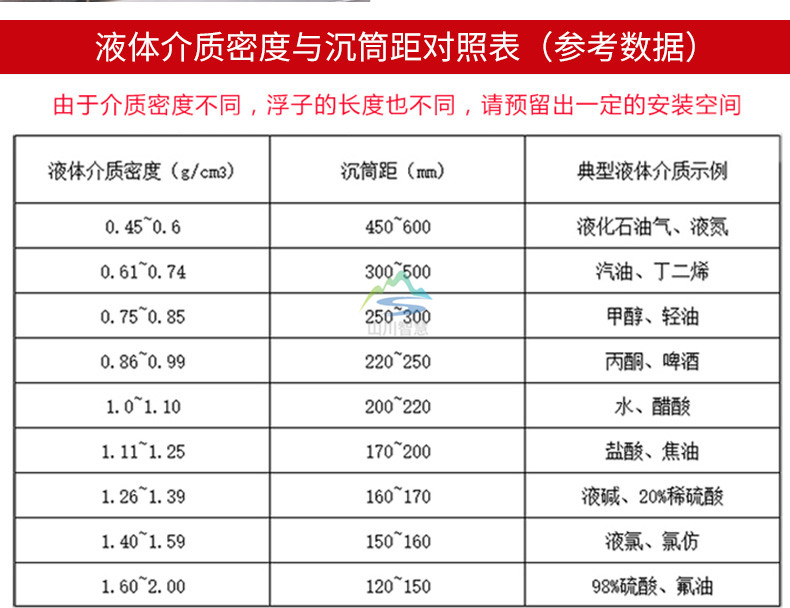

介質密度: 0.5～2.0g/cm3

環境振動：頻率≤25Hz  振幅≤0.5mm

跟隨速度: ≤0.08m/s

介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計

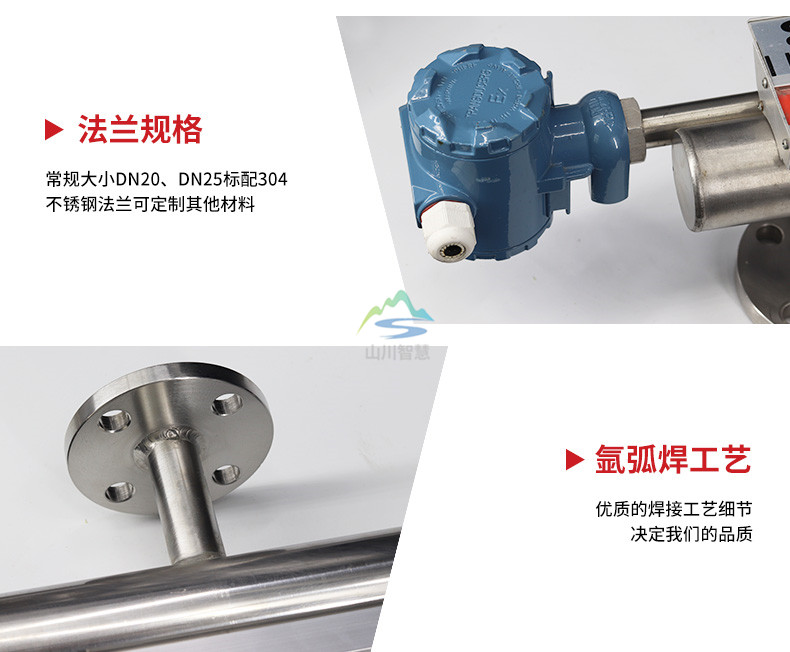

過程連接:旁路側面安裝法蘭:DN25,PN1.0或PN1.6、PN2.5凸面

法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。
