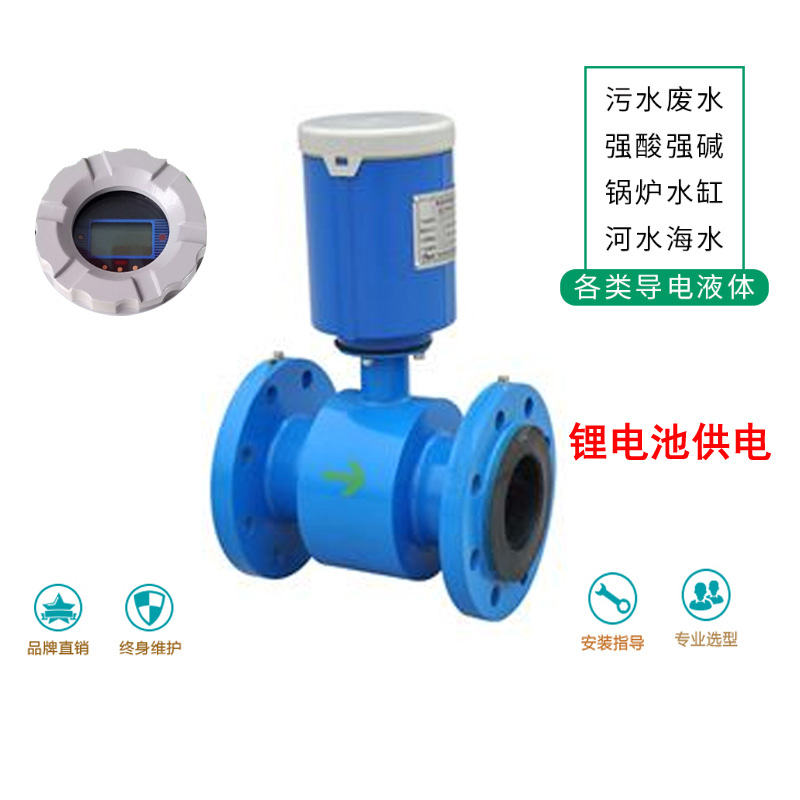

精耐儀表JN-LAZHX1800無線遠傳電磁流量計**應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。
JN-LAZHX1800無線遠傳電磁流量計特點：
測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。多電極設計，進一步保證測量精度。管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。轉換器內核采用高速中央處理器，運算速度快，精度高，低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。全數字量的處理，抗干擾能力強，測量可靠，精度高。超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好。采用EEPROM存儲器，內部設有不掉電時鐘，可記錄掉電時
間，測量運算數據存儲保護安全可靠。雙向測量系統，可測正向流量、反向流量。密碼鎖存功能，流量計通電后，若設置參數，必須輸入密碼，才能進行操作。轉換器具有自診斷報警輸出功能，空負載檢測報警輸出。插入式結構，安裝簡單，不需斷流，現場可帶壓開孔（1MPa以下）安裝，經濟方便，適合于大中口徑管道流量的測量。小信號切除功能，用戶可通過顯示器面板設置切除干擾性小流量。零點自校準，消除零漂移。

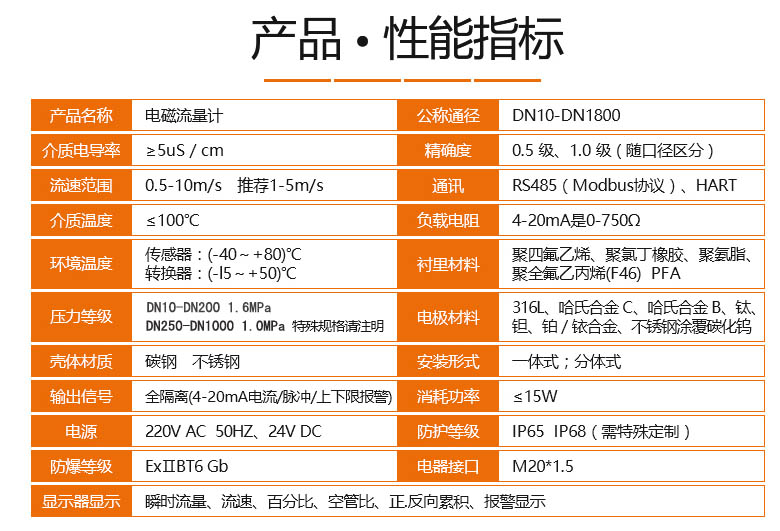

技術指標：
1、公稱通徑系列DN(mm)
DN15-3200,插入式≥DN200
注：特殊規格可以定制
2、流動方向：正，反，凈流量
3、重復性誤差：測量值的±0.1%
4、準確度：管道式：0.2級、0.5級、1.0級（根據口徑區分），插入式：2.5級
5、被測介質溫度：普通橡膠襯里：-20℃~+60℃，高溫橡膠襯里：-20℃~+90℃，聚四F乙烯襯里：-30℃~+180℃，高溫型乙烯襯里：-30℃~+200℃，介質溫度大于120℃時定貨說明！
6、額定工作壓力：管道式：DN10-DN50:≤4.0MPa，DN65-DN400:≤1.6MPa，DN450-DN600:≤1.0MPa，DN650以上:≤0.6MPa，插入式：≥DN80 0.25MPa-25MPa
特殊壓力規格定貨時說明！

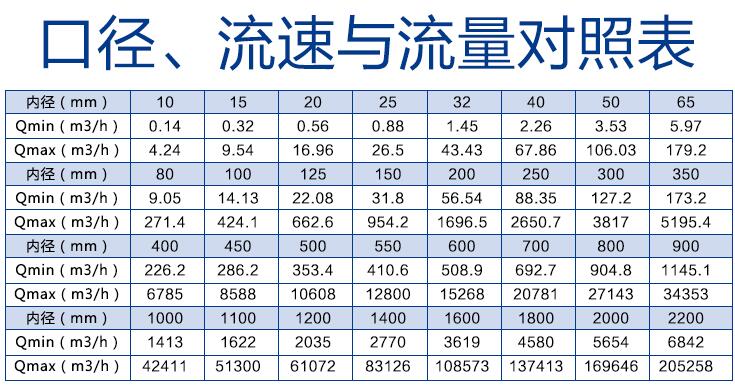

7、流量測量范圍：流量測量范圍對應速度范圍是0.5-10m/s
8、管道式：0.5-10m/s，推薦1-5m/s
9、插入式：0.5-10m/s
10、環境溫度：傳感器：-40℃~+80℃，轉換器：-25℃~+60℃，插入式：-25℃~+60℃
11、通迅接口：RS232、RS485、HART
12、電導率范圍 ：被測流體電導率≥μs/cm大多數以水為成份的介質，其導電率200~800μs/cm范圍內，均可選用電磁流量計
13、輸出電流及負載電阻：4~20mA全隔離，負載電阻＜750Ω，脈沖頻率：0~1KHz（負載電阻≥3000Ω），光電隔離OCT外接電源≤35V

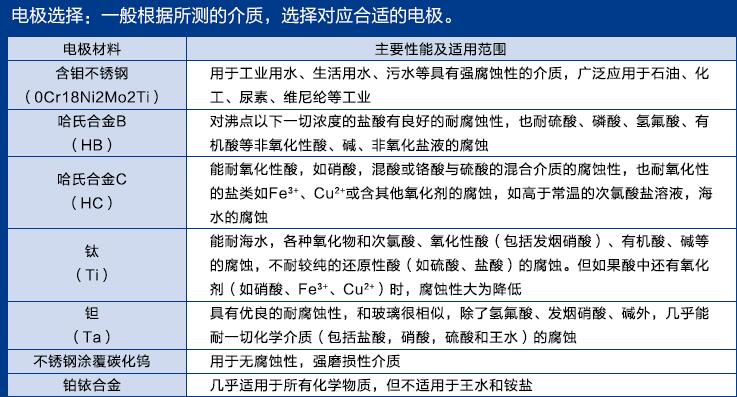

14、電極材料：含鉬不銹鋼、鈦、鉭、哈氏合金、鉑或其他特殊電極材料
15、防護等級：潛水型：IP68，其他型：IP65
16、供電電源：AC220V、50HZ、DC24V
17、直管段長度：管道式：上游≥5D，下游≥2D
18、連接方式：管道式：GB919-2000標準法蘭 插入式：螺紋連接，球閥規格：DN50
19、防爆標志:ExdⅡBT4
20、相對溫度：5%~95%RH
21、消耗總功率：≤20W
22、電氣接口：M20*1.5螺紋
產品選型：
1．量程的確認：
（1）儀表的選型是儀表應用中非常重要的工作，儀表在實際應用中有2/3的故障是儀表的錯誤選型和錯誤安裝造成的，需特別注意工況。

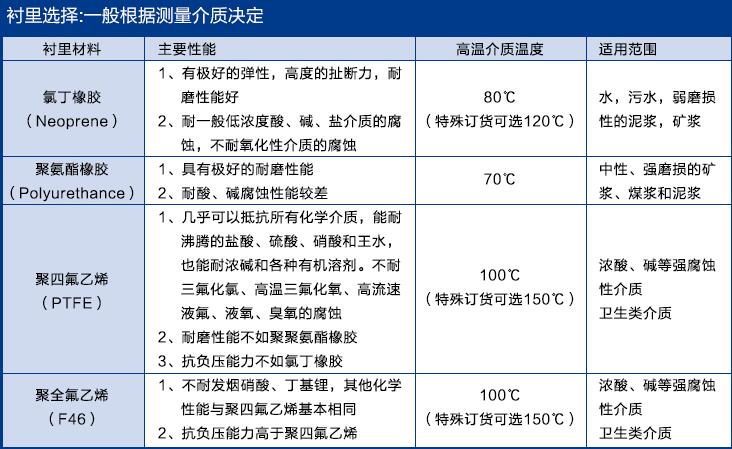

（2）根據被測流體名稱、高溫度、正常工作溫度、低溫度選擇襯里和電極的材質。
（3）根據大流量、正常流量、小流量選擇管徑的大小
（4）量程應大于預計的量大流量值，而正常的流量值以稍大于流量計滿刻度的50%為宜
（5）量高工作壓力：實際zhui高工作壓力必須小于流量計的額定工作壓力
（6）附加功能及其它附屬要求
（7）測潔凈水時，經濟流速是1.5-3m/s，測易結晶的溶液時，應適當?shù)靥岣吡魉伲?-4m/s為宜，起到自清掃，防止粘附沉積等作用，測礦漿等磨耗性流體時，應適當降低流速，1.0-2m/s為宜，以降低對內襯和電極的磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。流速低于0.5m/s時采用縮管方式提高流速
（8）實際應用中，分體距離愈短愈好，電纜線過長，受其分布電容的影響，很容易造成信號干擾，一般不超過100米
