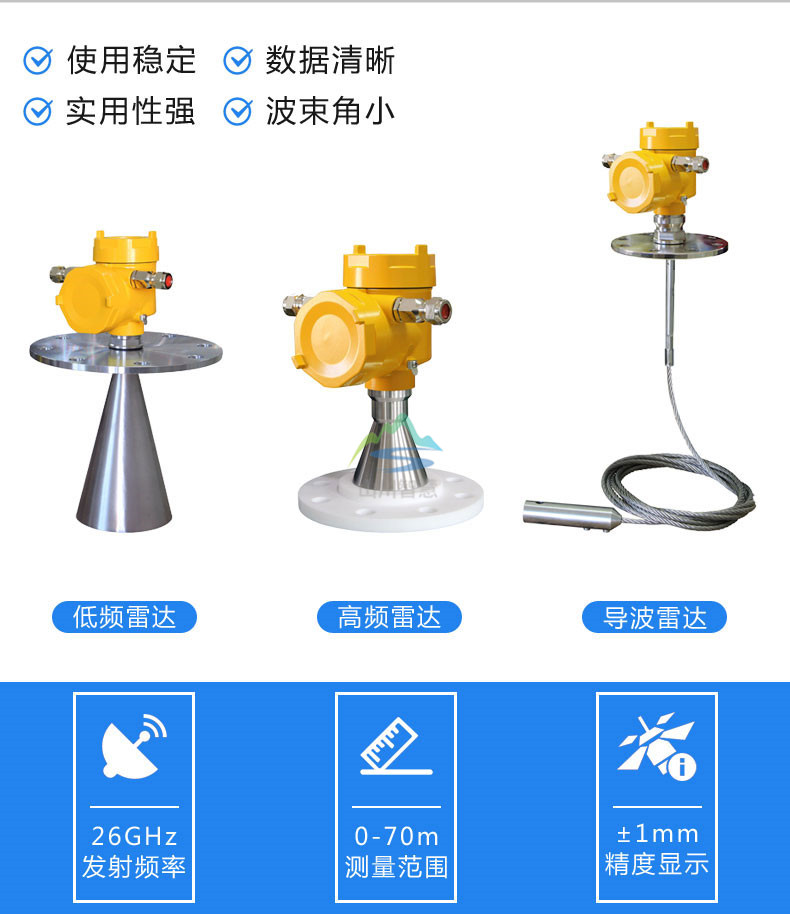

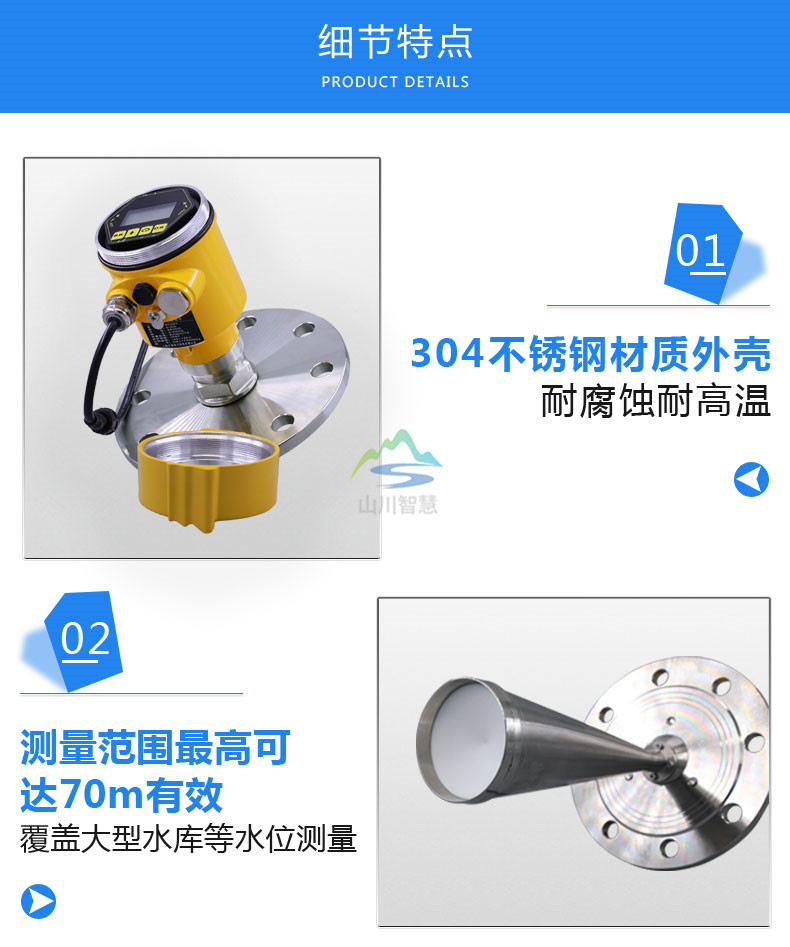

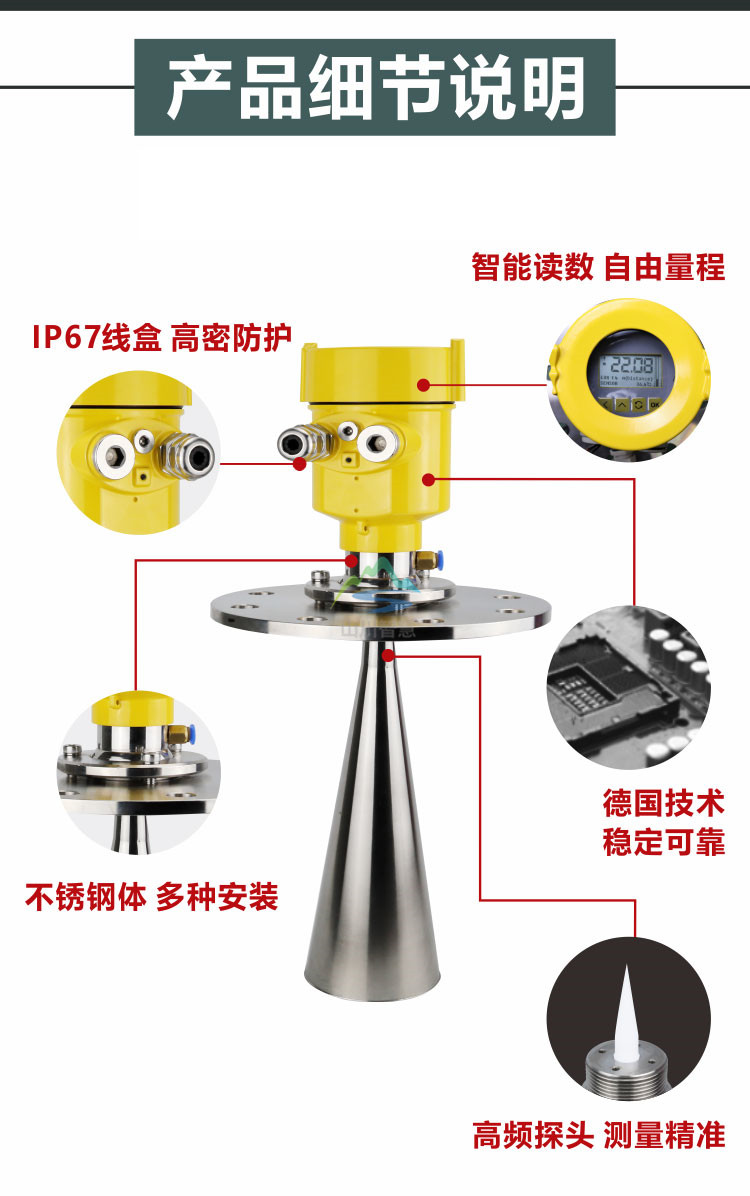

1、雙纜式雷達物位計產品概述：

 雙纜式雷達物位計是采用微波技術來檢測料位的高科技產品，該料位儀利用微波具有穿透性好，對惡劣環境及被測物料適應性強等特點，利用雷達原理、數字信號處理技術和快速傅里葉變換（FFT）技術。采用連續式乍動測量，能測量液體、固體（塊狀、粉狀）料位，具有測距遠、精度高等特點。

   ZSRD1000C雙纜式雷達物位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用，可**應用于冶金、建材、能源、石化、水利、糧食等行業。

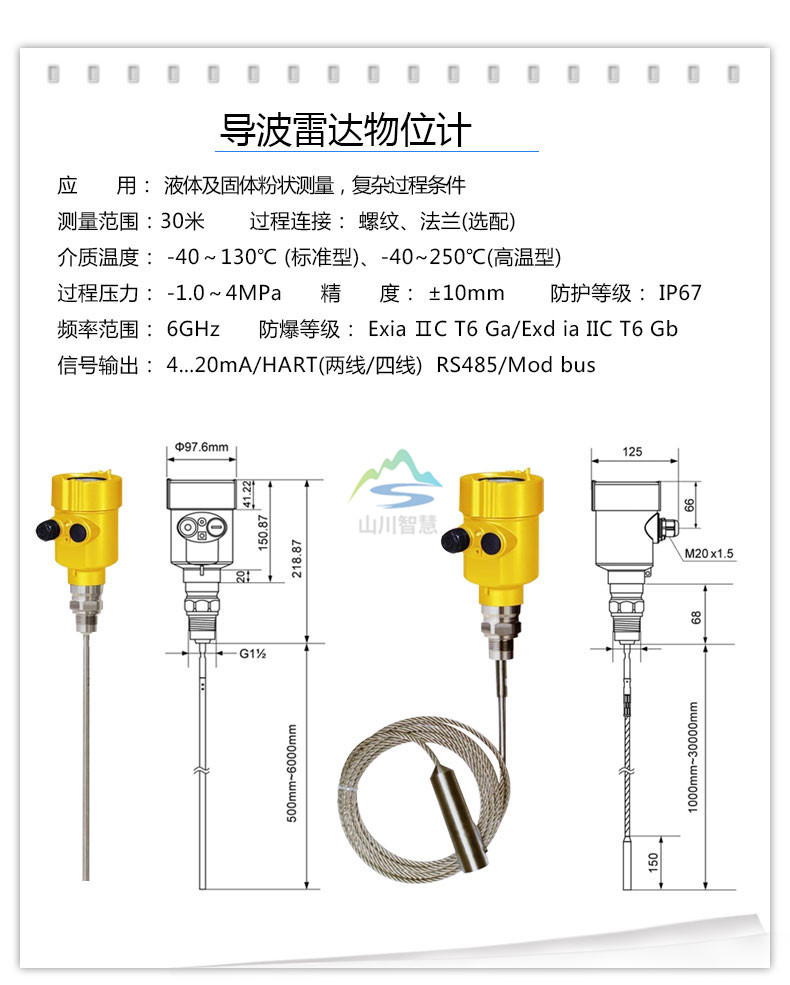

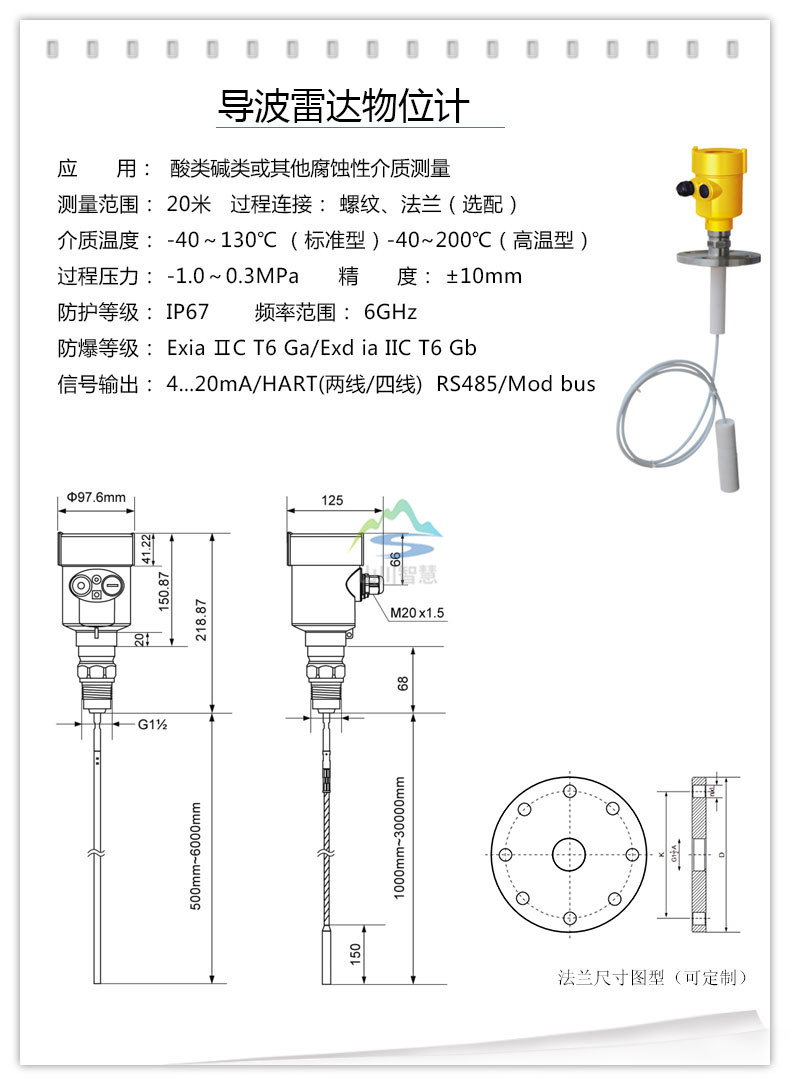

2、雙纜式雷達物位計技術參數:

應    用：液體、固體粉料

測量范圍：30米

過程連接：法蘭

過程溫度： -40~250℃

過程壓力：-0.1~2MPa

精    度： ±3mm

頻率范圍：100MHZ-1.8GHZ

防爆等級：Exib IIC T6 Gb

防護等級：IP67

信號輸出：4—20mA/HART（兩線）

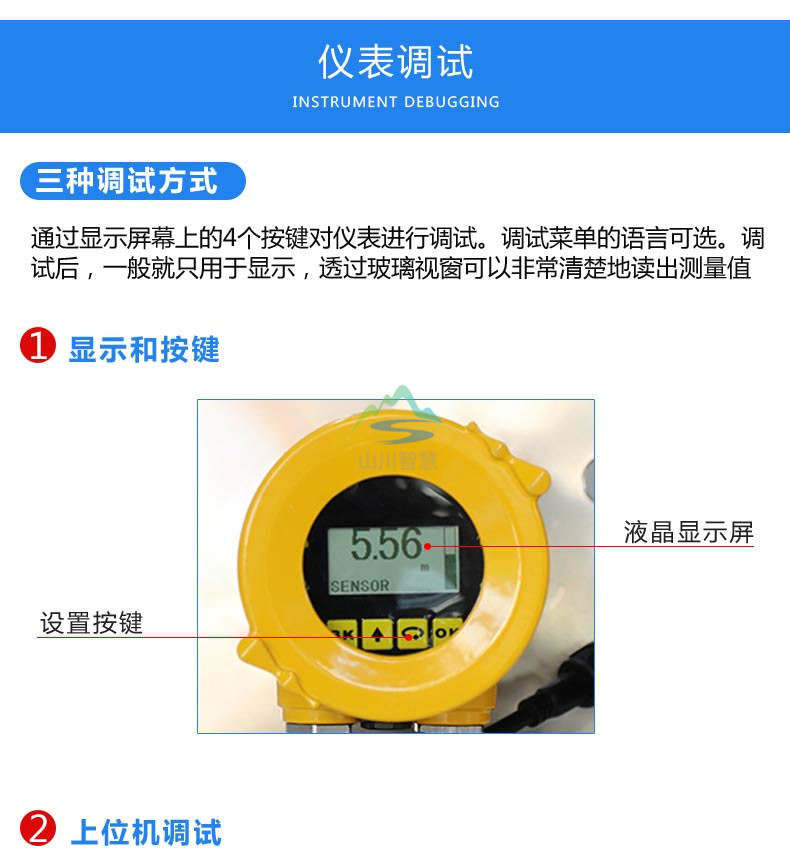

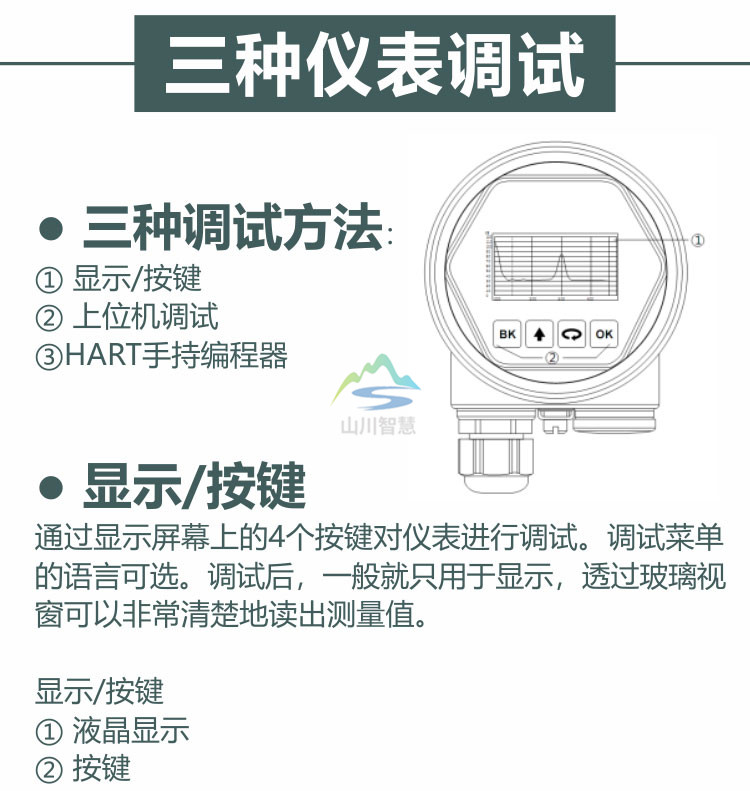

3、雙纜式雷達物位計使用說明：

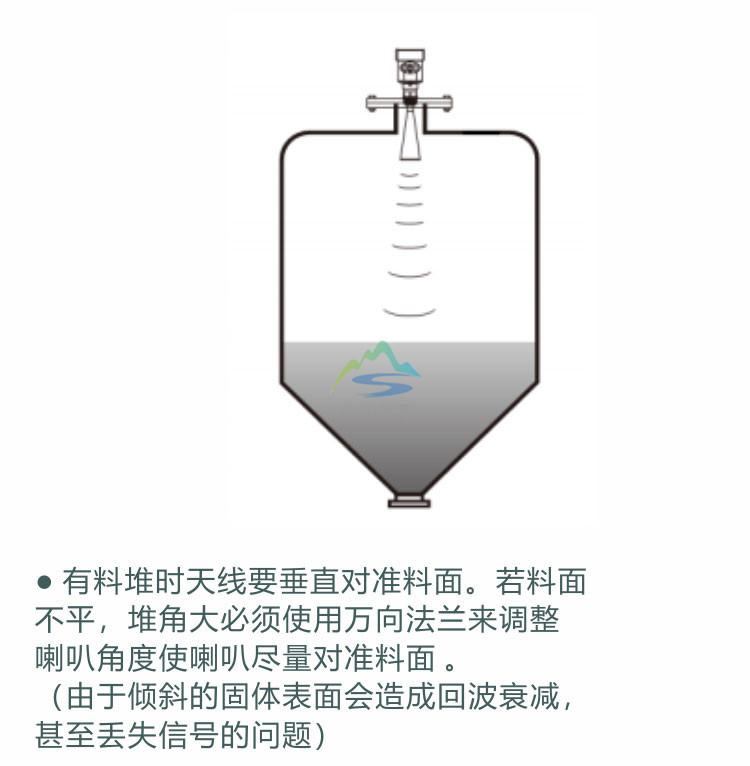

    測量原理

    ZSRD100C雙纜式雷達物位計是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

    輸入

    反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別

出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表

面的距離 D 與脈沖的時間行程 T 成正比： D=C×T/2 其中 C 為光速

    因空罐的距離 E 已知，則物位 L 為： L=E-D

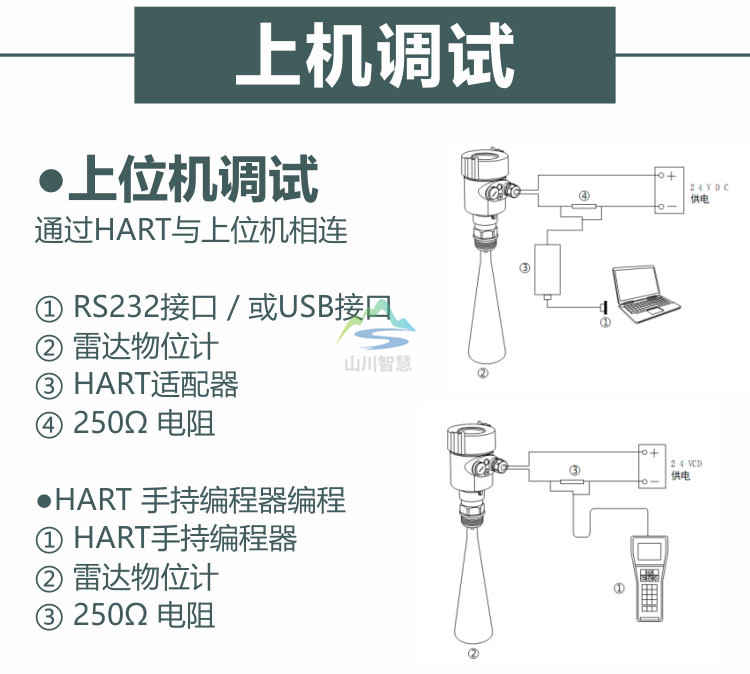

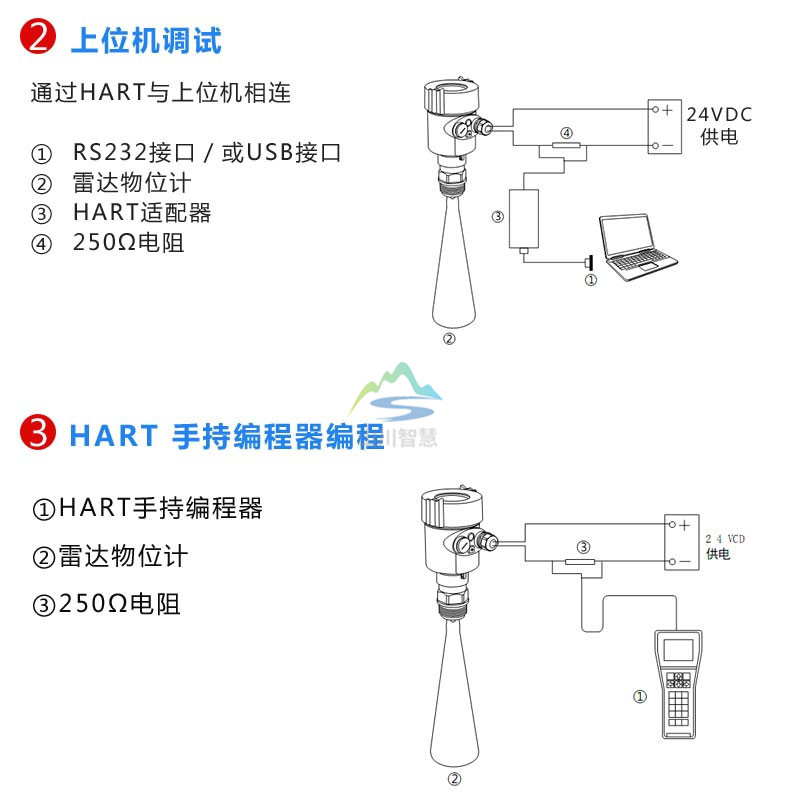

    輸出

    通過輸入空罐高度 E（= 零點），滿罐高度 F（= 滿量程）及一些應用參數來設定，應

用參數將自動使儀表適應測量環境。對應于 4－20mA輸出。

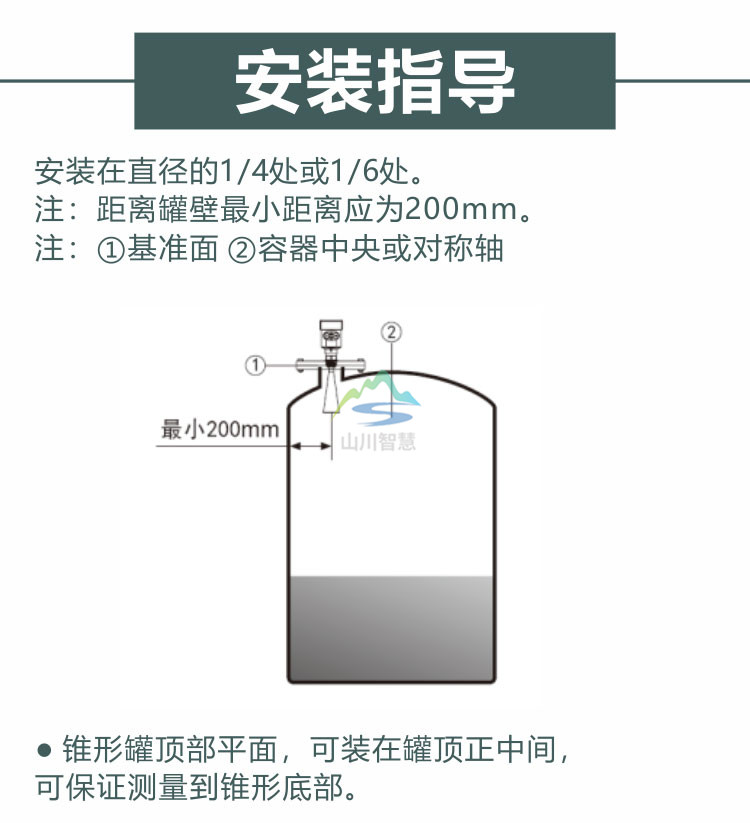

    測量范圍

    F---- 測量范圍

    E---- 空罐距離

    B---- 頂部盲區

    K---- 探頭到罐壁的***小距離

    頂部盲區是指物料***高料面與測量參考點之間的***小距離。

    底部盲區是指纜繩***底部附近無法***測量的一段距離。

頂部盲區和底部盲區之間是有效測量距離。

注意：

    只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。
